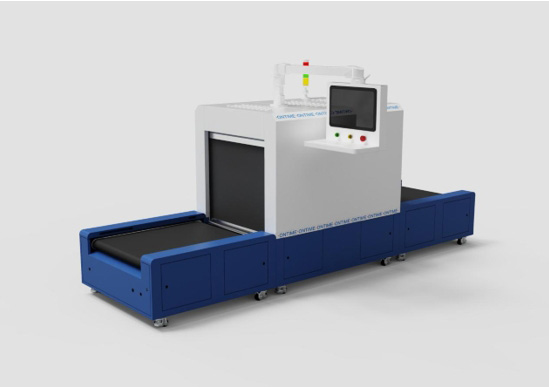

RFID隧道扫描通道检测机采用了非接触射频识别技术，能够识别符合ISO/IEC 18000-6C EPC Global Class 1 Gen 2 v1.2协议的无源温度电子标签。这一设备是一个集机械结构、传输动力、射频识别、自动化控制及操作软件于一体的综合性系统。其标准配置包括入口输送段、隧道扫描段以及出口输送段，各部分通过航空插头的对插连接方式进行无缝衔接。
该检测机配备了一套可270度旋转的悬臂式工控屏，提供了灵活的摆放和调整选项，以适应不同的现场需求。工控屏下方设有启动、复位和急停三键，确保操作的便捷性和安全性。隧道顶部装备了三色警示信号灯，以增强现场的警示效果。隧道内部则采用了全覆盖布局，配备了四块高性能射频天线，确保了信号的全面覆盖。
在隧道的入口和出口处，安装了具有屏蔽射频信号功能的电动卷帘，当全部关闭时，可以有效控制射频信号向外的信号，确保干扰范围不超过10厘米。
输送线设计为无极变速，支持正向和反向运转，每段输送线均配备了两组对射型感应红外传感器，用以精准判断货箱的位置和运动状态。此外，在隧道的入口和出口下方，各安装了一组对射型感应光栅，当电动卷帘下落时，能够及时防止意外情况的发生。
工控屏预装了装箱核验软件，与隧道内的PLC自动化控制程序紧密配合，助力用户实现快速且准确的装箱核验，提升了作业效率和准确性。
1.2 参数
|
产品型号 |
TGRD_RFID40RL |
|
机械参数 |
|
|
前后段尺寸 |
长1000*宽970*高470mm |
|
隧道段尺寸 |
长1300*宽970*高1300 mm |
|
整机尺寸 |
长3320*宽970*高1300 mm |
|
隧道内部尺寸 |
长1050*宽720*695 mm |
|
输送带离地高度 |
415mm |
|
输送带运转速度 |
50m/min |
|
输送带运转方向 |
双向 |
|
输送带承载重量 |
80kg |
|
信号屏蔽系统 |
电动升降屏蔽卷帘 |
|
电气参数 |
|
|
工作电压 |
220V（接地） |
|
额定功率 |
功率1000W，正常工作状态100~300W |
|
传感器 |
欧姆龙 光电传感器*6对；国产光栅传感器*2对 |
|
按钮 |
启动按钮、复位按钮、急停按钮(带急停装置) |
|
报警灯 |
台邦三色带蜂鸣信号灯 |
|
控制系统 |
台达PLC（可编程逻辑控制器） |
|
漏电保护 |
正泰空气开关20A 2P |
|
对接方式 |
航空插头 |
|
射频参数 |
|
|
工作协议 |
ISO/IEC 18000-6C /EPC Global Class 1 Gen 2 v1.2 |
|
工作频率 |
860-940MHz |
|
读写器 |
读写器模组 |
|
输出功率 |
5dBm ~ 30dBm (±1dB) 可调 |
|
灵敏度 |
-85dBm@10%BER |
|
天线 |
9dBi定向天线*4个 |
|
射频信号屏蔽距离d |
d＜10cm |
|
电子标签识别量级 |
400+pcs |
|
温度识别 |
支持 |
|
关联效率 |
7箱/min； |
|
工控参数 |
|
|
工控屏 |
15.6寸电容触摸屏；分辨率1920*1080 |
|
操作系统 |
Windows 11 |
|
预装程序 |
出库校验软件 |
|
工控配置 |
CPU Intel i5 4300；内存 4G；硬盘32G |
|
键鼠 |
工业不锈钢一体键盘 |
|
悬臂装置 |
270°绕隧道外旋转；360°绕悬臂柱旋转 |
|
数据传输接口 |
2*LAN，3*USB 3.0 |
